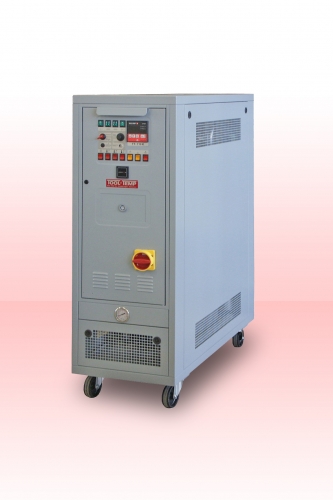

Termoregulator (termoregulatoare) TT-118 K aparat cu putere mare de incălzire cu apă

Termoregulator (termoregulatoare) TT-118 K

Aparat de încălzire-răcire de mare putere pentru cilindri, calandri, plăci, vase cu pereţi dubli şi alte aparate mari consumatoare.

Cu debitmetru electronic

Domeniu de utilizare: în regim cu apă între 25 - 90°C

Aparatul este utilat cu două tipuri
de schimbătoare de căldură:
- între 50 - 90°C funcţionează schimbătorul
anticalcar cu ţevi
- sub 50°C se poate cupla
schimbătorul lamelar de mare putere
Execuţie în serie:

• Indicarea digitală a debitului şi supravegherea debitului minim reglat.
• Supraveghere automată a temperaturii. În caz de neconcordanţă între valoarea reglată şi cea efectivă apare un semnal de atenţionare.
• Pompă fără etanşare, confecţionată din bronz. Indicarea presiunii cu manometru.
• Regulator de temperatură prin autooptimizare cu microprocesor şi afişare digitală a valorii setate şi cea reală. Afişare în zecimi de grade. Setabil în grade Celsius sau Fahrenheit.
• Posibilitatea montării unui senzor exterior de temperatură pt. controlul temperaturii din interiorul sculei.
• Încălzirea se poate regla în trepte. După atingerea temperaturii reglate, rămâni numai capacităţile de încălzire necesare pt. menţinere, restul se decuplează.
• Antipicurare– aparatul se poate utiliza în regim de refulare sau absorbţie. În cazul sculelor neetanşate nu există pierderi de fluide şi se poate asigura fabricaţia în flux continuu.
• Durată de funcţionare lungă datorită oţelului inoxidabil.
• Toate piesele în contact cu apa sunt executate din oţel inoxidabil sau bronz.
• Umplere şi reumplere automată a apei
• Umplere temporizată – împiedică umplerea necontrolată din cauza unei eventuale pene de furtun.
• Sisteme de siguranţă:
-supraveghere automată de nivel în două trepte în scopul preîntâmpinării funcţionării fără ungere: în prima treaptă o avertizare a nivelului scăzut ( aparatul funcţionează mai departe) în treapta a doua când nivelul scade sub valoarea minimă reglată aparatul se decuplează.
-termostat mecanic de siguranţă, separat
-limitator electronic de temperatură, încorporat în aparat
-întrerupător principal, transformator de comandă cu întrerupător de protecţie pt. motor, siguranţă automată, izolaţie termică.
În caz de defecţiuni avertizare sonoră: avertizare de nivel este continuu, iar la toate celelalte defecţiuni este intermitentă.
• Cu role

Date tehnice (se pot comanda patru tipuri diferite)

Putere de încălzire 18 kW 27 kW 36 kW 45 kW
Trepte de încălzire 9/9 9/9/9 9/9/9/9 9/9/9/18
Decuplarea autom.a încălz. Nu există există există există
După atingerea temperaturii, decuplarea puterii de încălzire, care nu este necesară.
Domeniu de temperatură între 25 – 90 °C în regim cu apă
Reglarea temperaturii unitate cu microprocesor cu autooptimizare tip MP-888 cu afişaj digital a temperaturii reglate şi ceea actuală. Supraveghere automată a temperaturii.
Debitmetru electronic cu afisaj digital, cu supraveghere automată a valorii minime setate, cu alarmă
Putere de răcire schimbător cu ţevi mod. 66/10
Schimbător lamelar mod. 82
140 kW resp.400 kW (vezi diagrama)
Puterea pompei motor 2.2 kW
în regim de refulare max 4,5 bar, max. 200 l/min
în regim de aspiraţie max 8 mvo
Debitul de umplere min. 26 l / max. 40 l
Racorduri
Agent termic cu filet exterior de 1“
Apă de răcire cu filet exterior de 1“
Dimensiuni Lung.1210 X Lăţ.480 X Înăl.1400 mm, cu role
Masă aprox. 180 kg, gol
Culoare gri argintiu RAL 7001

Posibilitatea reglării la tensiuni speciale de (3x200 V – 3x600 V) respectiv frecvenţe de 50/60 Hz la comandă. Livrăm şi aparate conforme cu ceriţele UL/CSI. Pt. piaţa SUA aparatele noastre sunt dotate cu filet NPT şi sunt reglate la grade Fahrenheit.

Toate aparatele TOOL-TEMP sunt livrate cu regulatoare prin autooptimizare cu microprocesoare tip MP-888. Unitatea electronică de reglaj poate fi cuplată atât la grade Celsius cât şi la Fahrenheit.În plus în aparat sunt încorporate interfeţe analogice (0-5 V, 0-10 V, és 4-20 mA)

În toate termoregulatoarele TOOL-TEMP, unităţile de autooptimizare cu microprocesor MP-888 fac parte din înzestrarea de bază. Autooptimizarea împiedică apariţia unor abateri de temperatură indiferent de masa consumatorului şi asigură o conductivitate termică precisă şi în domeniul temperaturilor înalte.

- Temperatură setată (valoare reglată)
Reglaj cu precizie de zecimi
- Temperatură reală (valoare măsurată)
- Debitmetru – afişarea debitului în diferite unităţi de măsură, cu o precizie de zecimi.
Se poate cupla de la litru la gallon american sau englezesc. La atingerea valorii debitului minim setat avertizare sonoră.
Regim automat sau manual la măsurarea debitului:
Automat: toate reglajele sunt automate, conform valorii debitului setat. La valori mici sună alarma.
Manual: reglajul nostru la valoarea minimă.
- Alarma se activează la atingerea acestei valori minime.

Produse TOOL-TEMP

Termoregulatoare (termoregulator) cu putere de încălzire de la 3 kW la 150 kW
Aparate de răcire apă cu putere de răcire de la 5 kW la 1500 kW
Băi de condiţionare pt condiţionarea rapidă şi eficientă a pieselor din poliamidă
