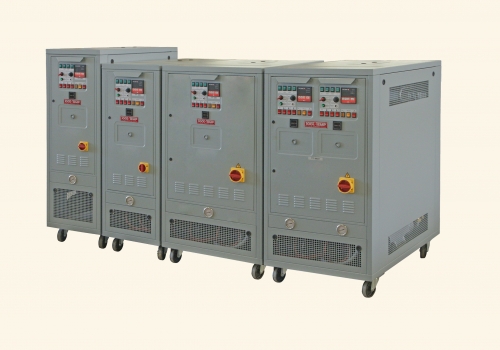

Termoregulator (termoregulatoare) TT-388 cu ulei, max. +360 C

Termoregulator (termoregulatoare) , aparate de încălzire/răcire, tip TT-388 şi TT-388/2, pentru metalurgie

Termoregulator pt. matriţe, aparate de încălzire/răcire pt. metelurgie în regim cu ulei, de temperaturi înalte, tip TT-388.

Domeniu de temperatură până la +360 °C, cu agent termic ulei respectiv material sintetic
Putere de încălzire: 16 kW, 24 kW, 32 kW şi 48 kW

Debitmetru electronic

Termoregulatoare (termoregulator) pt. matriţe cu unu sau două circuite

Domeniu de utilizare: matriţe de injectat metale, matriţe de turnat sub presiune, cilindri, şi plăci
temperarea cu ulei a matriţelor de turnat aluminiu, zinc, magneziu etc.

Înzestrare de serie:

• Debitmetru digital şi urmărirea debitului minim cu avertizor. (litru/min. cuplabil la imperial sau US gall./min.)
• Regulator de temperatură prin autooptimizare cu microprocesor şi afişare digitală a valorii setate şi cea reală. Afişare în zecimi de grade. Setabil în grade Celsius sau Fahrenheit.
• Posibilitatea cuplării unui senzor exterior pt. Controlul temperaturii din sculă.
• Funcţionare antipicurare – în regim de vid sau refulare. În caz de lipsă de etanşare nu există pierderi de ulei iar producţia poate continua fără probleme..
• Golire automată
• Control automat al temperaturii
• Încălzirea se poate regla în trepte. După atingerea temperaturii reglate se decuplează automat unităţile de încălzire, care nu sunt necesare pt. menţinerea temperaturii constante.
• Schimbător de căldură anticalcar din oţel inoxidabil
• Pompe antipicurare pt. temperaturi înalte cu presetupe sau fără etanşare cu acţionare magnetică.
• Circuit de ulei fierbinte cu by-pass, prin asigurarea circulaţiei interne cu supape închise.
• Vase de dilataţie cu tăvi pt.ulei
• Funcţionare fără cracarea uleiului
- Sisteme de siguranţă:
-supraveghere automată de nivel şi protecţie împotriva funcţionării fără ungere.
-termostat mecanic de siguranţă, separat
-limitator electronic de temperatură, încorporat în aparat
-întrerupător principal, transformator de comandă cu întrerupător de protecţie pt. motor, siguranţă automată, izolaţie termică.
• În caz de defecţiuni avertizare sonoră.
• Avertizare luminoasă pt.orice defecţiune.
• Construcţie cu role.

Principiu de funcţionare:

Circuit de ulei fierbinte, cu bazin de ulei rece deasupra. Viteza mare de curgere elimină cracarea uleiului. Încărcarea termică minimă a elementelor de încălzire şi viteza mare de curgere a uleiului asigură durabilitatea mare. În caz de umplere necorespunzătoare, recipientul aşezat sub vasul de expansiune împiedică murdărirea interiorului aparatului. Aparatul este roiectat pentru cele mai mari tempraturi şi siguranţă de funcţionare.
• Este exclusă cracarea uleiului, datorită temperaturii joase ale elementelor de încălzire şi a recipientului cu ulei rece deasupra circuitului cu ulei fierbinte.
• Construcţii garantate de antipicurare.
Se pot opta între variantele de pompe TOOL-TEMP standard cu presetupă (Model Z) şi fără etanşare, cu acţionare magnetică (Model A)
• Schimbător de căldură anticalcar. Apa de răcire din schimbător se goleşte automat după terminarea procesului de răcire.
• Interfaţă digitală
Prin alegerea unităţii de comandă adecvate toată interfaţa şi protocolul de comunicare sunt înainte programate, poate fi aleasă de utilizator din meniu. Vezi şi prospectul special.

Date tehnice:               Aparate cu un circuit                                                                               Aparate cu circuit dublu
Modele                       TT-388 Z / A     TT-388 Z / A     TT-388 Z / A    TT-388 Z / A      TT-388/2 Z/ A      TT-388/2 Z/A
Putere de încăl.          16 kW                 24 kW                 32 kW                 48 kW             2 x 16 kW           2 x 24 kW
Trepte                       8/8/16 kW       8/16/24 kW      8/24/32 kW     8/8/16/16/48 kW  2 x 8/8/16 kW      2 x 8/16/24 kW
Racord pt.senz. ext.       Da                      Da                      Da                     Da                           Da                     Da
Antipicurare +
golire sculă                      Da                     Da                      Da                     Da                            Da                     Da

Put.de răcire                 40 kW                  40 kW               40 kW              70 kW                       40 kW             40 kW
Vas expans.                 21 Litri                  21 Litri              46 Litri             46 Litri                      46 Litri            46 Litri
Volum umpl.                15 Litri                   21 Litri              27 Litri            70 Litri                       30 Litri            42 Litri
Volum expans.            16 Litri                   16 Litri              36 Litri            36 Litri                       36 Litri            36 Litri
Racorduri
Circuit de ulei fil.int.     3/4” fil.int.             3/4” fil.int.         3/4” fil.int.         1” fil.int.                   3/4” fil.int.      3/4” fil.int.
Apă de răcire fil.ext.      1” fil.ext.             1” fil.ext.             1” fil.ext             1” fil.ext.                  1” fil.ext.        1” fil. ext.
Dimens. în cm
Lu. x Lăţ. x În.             130x48x140        130x48x140     130x48x150    130x72x140            130x72x140    130x72x140

Domeniu de temperatură: cu agent termic TOOL-THERM SH până la +360°C, cu ulei mineral până la 270 °C.
Reglaj de temperatură: unitate cu microprocesor cu autooptimizare tip MP-888 cu afişaj digital a temperaturii reglate şi ceea actuală. Supraveghere automată a temperaturii.

Debitmetru: electronic cu afişaj digital şi supravegherea debitului minim şi sistem de avertizare.
Puterea pompei: motor 1.8 kW
Regim de refulare: max. 5,5 bar / max. 100 l/min.
Regim de aspiraţie: vacuum max. 9 MVo
Pompă tip Z cu presetupăl, cu triplă etanşare
Pompă tip A fără etanşare, cu acţionare magnetică
Culoare: gri argintiu RAL 7001
Posibilitatea reglării la tensiuni speciale de (3x200 V – 3x600 V) respectiv frecvenţe de 50/60 Hz la comandă. Livrăm şi aparate conforme cu ceriţele UL/CSI. Pt. piaţa SUA aparatele noastre sunt dotate cu filet NPT şi sunt reglate la grade Fahrenheit.

Orice model se poate livra cu posibilităţi de cuplare prin interfaţă. Se pot regla de utilizator, toate interfeţele cunoscute pe regulatoarele MP-794 şi MP-988, fără utilizarea de noi carduri. Regulatoarele noastre conţini aproximativ 30 de tipuri diferite de interfeţe pre-programate.

Unitate electronică de reglare a temperaturii tip MP-888

Unitatea electronică de reglaj poate fi cuplată atât la grade Celsius cât şi la Fahrenheit.În plus în aparat sunt încorporate interfeţe analogice (0-5 V, 0-10 V, és 4-20 mA)
În toate termoregulatoarele TOOL-TEMP, unităţile de autooptimizare cu microprocesor MP-888 fac parte din înzestrarea de bază. Autooptimizarea împiedică apariţia unor abateri de temperatură indiferent de masa consumatorului şi asigură o conductivitate termică precisă şi în domeniul temperaturilor înalte.

- Temperatură setată (valoare reglată). Reglaj cu precizie de zecimi
- Temperatură reală (valoare măsurată)
Debitmetru – afişarea debitului în diferite unităţi de măsură, cu o precizie de zecimi.
Se poate cupla de la litru la gallon american sau englezesc. La atingerea valorii debitului minim setat avertizare sonoră.
Regim automat sau manual la măsurarea debitului:
Automat: toate reglajele sunt automate, conform valorii debitului setat. La valori mici sună alarma.
Manual: reglajul nostru la valoarea minimă.
- Alarma se activează la atingerea acestei valori minime.

Sufletul aparatului

Model de pompă ’Z’ :
Pompă de temperaturi înalte, de concepţie şi fabricaţie TOOL-TEMP până la 400 °C, cu ax cu triplu rulment şi ungere specială. Sistem triplu de etanşare cu presetupe.Este un sistem garantat antipicurare chiar şi la temperaturi înalte. Aparatul nu trebuie răcit la oprire, doar se decuplează.

Model de pompă ’A’:
Aceeaşi pompă, cu acţionare magnetică.
Proiect şi execuţie TOOL-TEMP.

Schimbător de căldură
Practic anticalcar, proiect şi execuţie proprie Tool-temp din oţel inoxidabil. Demontarea şi întreţinerea uşoară asigură o curăţire rapidă, dar la asta nu se va ajunge în primii ani de funcţionare.

• Cracarea uleiului este exclus
Datorită încărcarii termice minime a elementelor de încălzire şi a bazinului de ulei rece deasupra circuitului de ulei fierbinte.

• Pompe antipicurare
Se poate opta între variantele de pompe TOOL-TEMP standard cu presetupă (Model Z) şi fără etanşare cu acţionare magnetică (Model A).

• Schimbător de căldură anticalcar
Apa din schimbătorul de căldură se goleşte automat, după terminarea ciclului de răcire.

• Interface digitale
Prin alegerea unităţii adecvate, toate interfeţele pot fi alese de utilizator din meniu. Vezi şi prospectul de reclamă.


Produse TOOL-TEMP

Termoregulatoare (termoregulator) pt. scule cu putere de încălzire de la 3 kW până la 150 kW
Aparat de răcire apă cu putere de răcire de la 5 kW până la 1500 kW
Băi de condiţionare pt. piese din poliamidă
